Các Phương Pháp Khởi Động Động Cơ
I . Giới thiệu chung
II . Các phương pháp khởi động động cơ không đồng bộ
1. Khởi động trực tiếp
2. Khởi động sao –tam giác
3. Khởi động mềm
4. Khởi động dùng biến tần
5.Một số phương pháp khởi động khác
- khởi động dùng kháng điện
- Khởi động dùng biến áp tự ngẫu
- Khởi động bằng dây quấn phụ
III. Các phương pháp khởi động động cơ 1 chiều
1. kích từ nối tiếp
2.kích từ song song
3.kích từ hỗn hợp
Các phương pháp khởi động động cơ
Các phương pháp khởi động động cơ
 Giới thiệu chung
* Các yêu cầu chung khi khởi động động cơ
- Mô men khởi động phải đủ lớn để thích ứng với đặc tính cơ của tải
- Dòng điện mở máy phải càng nhỏ càng tốt
- Phương pháp mở máy càng  đơn giản rẻ tiền ,đảm bảo càng tốt
- Tổn hao công suất khi mở máy càng nhỏ càng tốt
Untitled

I.  Động cơ điện không đồng bộ
1. Cấu tạo động cơ cảm ứng
2. Đặc tính khi khởi động trực tiếp  Capture
a, Đặc tính dòng

Dòng khởi động lớn ,có thể từ 5-7 lần định mức của động cơ.
Thời gian khởi động kéo dài
b,Đặc tính mô men

Capture

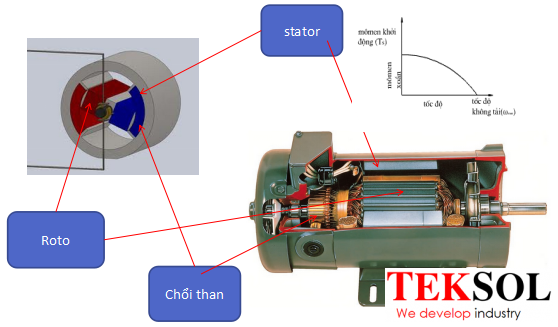

II, Giới thiệu chung về động cơ 1 chiều
 Cấu tạo sơ lược
Capture
III , Các phương pháp khởi động động cơ không đồng bộ
1, khởi động trực tiếp(D.O.L-direct online start)

 *lưu ý .khi khởi động trực tiếp   dòng khởi động  có thể đạt tới 5-7 lần dòng định mức

              .Do đó việc set CB (hoặc thời gian trip của CB) cũng phải lưu ý vấn đề này

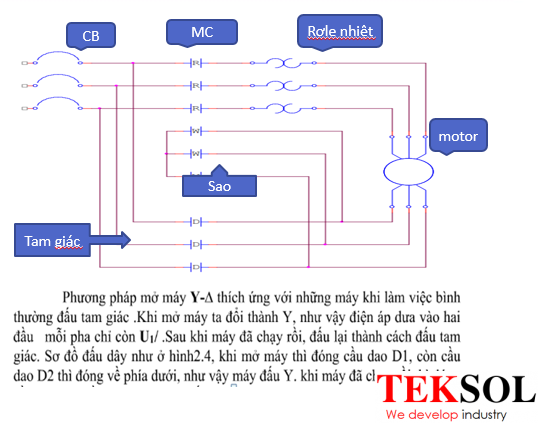

 2, khởi động sao –tam giác(Y-D .star-delta starter)

  a,Sơ đồ khởi động
Capture
Sơ đồ nhất thứ 3 sợi
Capture

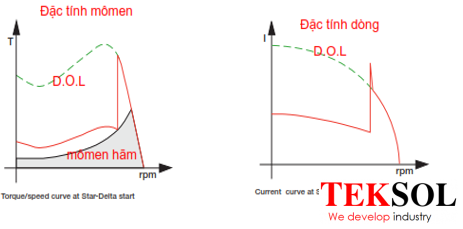

b, Các đặc tính của khởi động sao /tam giác (Y-D)
Capture
3, Khởi động mềm(solid state soft starter)
a, Sơ đồ phần cứng

   Mạch lực của hệ thống bao gồm 3 cặp thiristor song song đấu ngược chiều nhau  . Các cặp thiristor này sẽ kiểm soát dòng khởi động thông qua bộ điều khiển. Nó đóng vai trò như một van điện

Capture
4, Khởi động dùng biến tần (VFD hoặc VSD)
(Variable frequency drive or variable speed drive)
a, Sơ đồ nguyên lý
• Bảng đặc tính so sánh giữa các phương pháp khởi động trên
Capture
5, Một số phương pháp khởi động khác

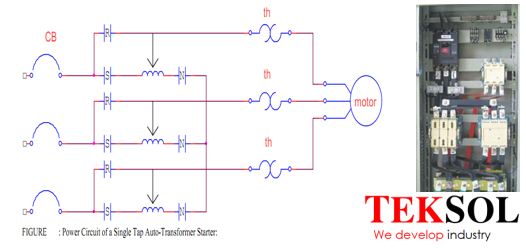

* khởi động dùng biến áp tự ngẫu
Capture
IV, Các phương pháp khởi động động cơ 1 chiều
1, Kích từ nối tiếp
• Khởi động kiểu nối tiếp có mô men xoắn rất cao, thích ứng với các động cơ công suất lớn, như tàu hỏa ,máy xúc
Capture
2, Kích từ song song (dùng sun)
Capture

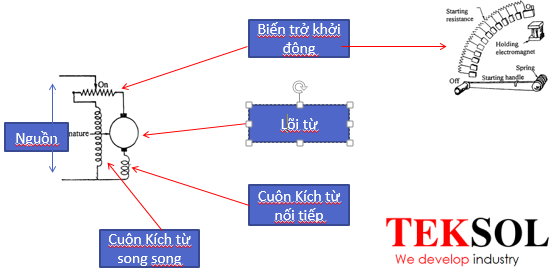

3, Kích từ hỗn hợp
Capture
