NHỮNG VẤN ĐỀ CHUNG VỀ KHÍ CỤ ĐIỆN
Khái niệm chung:
- Khí cụ điện là những thiết bị điện, cơ cấu điện dùng để điều khiển các quá trình sản xuất, biến đổi, truyền tải, phân phối năng lượng điện và các dạng năng lưọng khác
Phân loại:
- Khí cụ điện cao áp
- Khí cụ điện hạ áp
I: KHÍ CỤ ĐIỆN HẠ ÁP

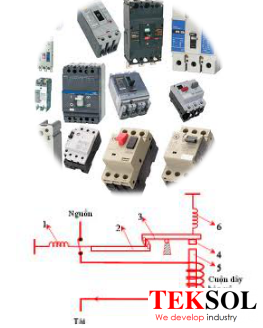

Capture1: CB, MCB, ELCB: Là khí cụ dùng để đóng cắt mạch điện, có tác dụng bảo vệ quá tải, ngắn mạch, sụt áp trên mạch điện.
Phân loại: Theo cấu tạo:
  • Loại 1 cực
  • Loại 2 cực
  • Loại 3 cực
Phân loại theo thời gian tác động:
  • Tác động tức thơi
  • Tác động có thời gian
Phương pháp lựa chọn:
  • Dựa vào dòng điện tính toán trong mạch
  • Dòng quá tải
  • Dựa vào đặc tính của phụ tải
  • CB thao tác phải có tính chọn lọc

Lưu ý: Lựa chọn CB,MCCB, ELCB phải chú ý ICB >= Itt. Tùy theo đặc tính và điều kiện làm việc cụ thể của phụ tải, người ta hướng dẫn lựa chọn dòng điện định mức của móc bảo vệ bằng 125%, 150% hay lớn hơn nữa so với dòng điện tính toán của mạch

2: Contactor:
Công tắc tơ là khí cụ điện dùng để đóng, cắt thường xuyên các mạch điện động lực, từ xa, bằng tay hay tự động.
- Công tắc tơ có hai vị trí : đóng - cắt, được chế tạo có số lần đóng cắt lớn, tần số đóng cắt có thể tới 1500 lần trong một giờ
Phân loại:
- Phân loại theo nguyên lý truyền động :
  •  Công tắc tơ đóng cắt tiếp điểm bằng điện từ, bằng thủy lực, bằng khí nén .
  •  Công tắc tơ không tiếp điểm
- Phân loại theo dạng dòng điện đóng cắt :
  • Công tắc tơ điện một chiều để đóng, cắt mạch điện một chiều, nam châm điện của nó là loại nam châm điện một chiều.
  • Công tắc tơ xoay chiều dùng để đóng, cắt mạch điện xoay chiều, nam châm điện của nó có thể là nam châm điện một chiều hay xoay chiều.
Capture
Cấu tạo:
- Công tắc tơ điện từ có các bộ phận chính như sau:
  • Hệ thống tiếp điểm chính
  • Hệ thống dập hồ quang
  • Cơ cấu điện từ
  • Hệ thống tiếp điểm phụ
shop.vnteksol.com
II: KHÍ CỤ ĐIỆN CAO ÁP
1. Máy cắt: Máy cắt điện cao áp (còn gọi là máy cắt cao áp) là thiết bị dùng để đóng cắt mạch điện có điện áp từ 1000 V trở lên ở mọi chế độ vận hành: chế độ tải định mức, chế độ sự cố, trong đó chế độ đóng cắt dòng điện ngắn mạch là chế độ nặng nề nhất.
Yêu cầu kỹ thuật đối với máy cắt:
- Điện áp định mức: là điện áp dây đặt lên thiết bị với thời gian làm việc dài hạn mà cách điện MC không bị hỏng hóc, tính theo trị hiệu dụng
- Dòng điện định mức: là trị số hiệu dụng của dòng điện chạy qua MC trong thời gian dài hạn mà MC không bị hỏng hóc

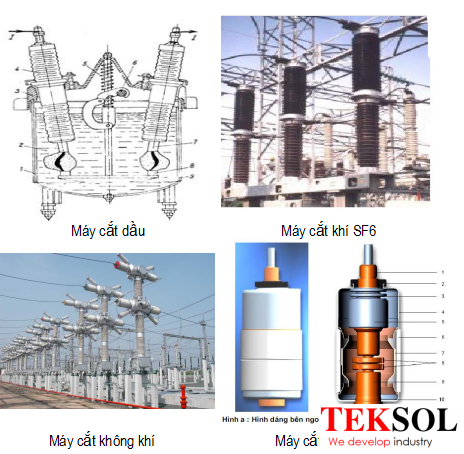

Phân loại máy cắt: Capture
Môi trường dập hồ quang, theo môi trường làm việc, theo kết cấu
- Phân loại theo môi trường dập hồ quang:
+ Máy cắt dầu ( nhiều dầu, ít dầu)
+ Máy cắt khí nén
+ Máy cắt chân không
+ Máy cắt tự sinh khí
+ Máy cắt khí SF6
- Phân loại theo môi trường làm việc:
+ Máy cắt lắp đặt trong nhà
+ Máy cắt lắp đặt ngoài trời
- Phân loại theo kết cấu :
+ Máy cắt hợp bộ (thường được ghép tổ hợp với các thiết bị khác như DCL, các thiết bị điều khiển, đo lường, bảo vệ hay còn gọi là trạm đóng cắt hợp bộ)
+ Máy cắt rời.
2 Dao cách ly:
- Dao cách ly là khí cụ điện dùng để đóng cắt mạch điện cao áp không có dòng điện hoặc dòng điện nhỏ hơn dòng định mức nhiều lần và tạo nên khoảng cách an toàn có thể nhìn thấy được.
  • Dao cách  ly có thể đóng cắt dòng điện dung của đường dây hoặc cắt không tải của MBA.
  • Trong lưới điện, dao cách ly thường đặt trước thiết bị bảo vệ như máy cắt, cầu chì
- Ở một số dao cách ly thường có dao nối đất đi kèm, khi dao cách ly mở, dao nối đất liên động, nối phần mạch cách ly để phóng điện áp dư còn tồn tại trong mạch cắt, đảm bảo an toàn
- Dao cách ly thường được thao tác bằng tay hoặc bằng điện cơ (động cơ điện). Dao cách ly được chế tạo cho tất các cấp điện áp

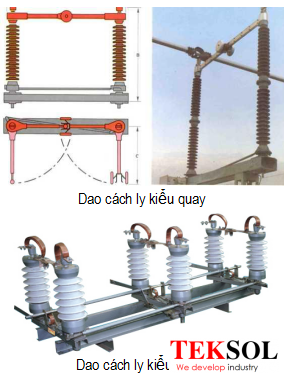

Dao cách ly được phân loại : Capture
Theo môi trưòng lắp đặt ta có :
+ Dao cách ly lắp đặt trong nhà.
+ Dao cách ly lắp đặt ngoài trời.
Theo kết cấu ta có :
+ Dao cách ly một pha
+ Dao cách ly ba pha.
Theo kiểu truyền động ta có :
+ Dao cách ly kiểu chém.
+ Dao cách ly kiểu trụ quay
+  Dao cách ly kiểu treo
+ Dao cách ly kiểu khung truyền.
3. Cầu chì tự chảy:
Capture

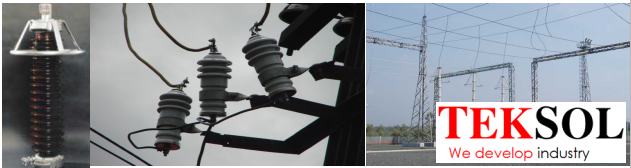

4. Chống sét van:
Capture
dai ly mitutoyo vietnam teksol female icon
Hy vọng những kiến thức về điện chúng tôi đem lại thông qua bài viết sẽ giúp ích cho bạn đọc. Nếu cần hỗ trợ các dịch vụ về kĩ thuật điện và vật tư thiết bị công nghiệp hãy truy cập ngay trang web http://shop.vnteksol.com/ của chúng tôi. Với dịch vụ chăm sóc chu đáo và nhiệt tình TEKSOL VIệt Nam xin đáp ứng mọi yêu cầu cung cấp dịch vụ điện hợp pháp của khách hàng, đúng chất lượng công bố, đúng nội dung và thời gian yêu cầu.
