Cách đọc kí hiệu vòng bi

Thứ bảy - 21/07/2018 16:24
Có khi nào kí hiệu vòng bi làm bạn bối rối vì không hiểu hết ý nghĩa? Bài viết của TEKSOL Việt Nam giúp bạn đọc giải quyết rất nhiều câu hỏi sau đây: Hai kí tự cuối thường thì vẫn nhớ nhân 5 lên thì ra đường kính trục, nhưng 00, 01, 02, 03, 04 thì sao? Kí tự thứ 3 từ trái sang có ý nghĩa gì? Kí tự đầu là số 6 tương ứng bi cầu, vậy số khác thì sao?
a1
a1
TEKSOL cung cấp giải pháp kĩ thuật về tất cả các loại vòng bi chất lượng cao, chính hãng.
Đến với www.vnteksol.com, bạn có thể tra cứu sản phẩm cũng như có được những thông tin sản phẩm hữu ích.
Bạn có câu hỏi hay yêu cầu báo giá, xin vui lòng liên hệ:
Hot line: 0911 110 800; Email: sales@vnteksol.com

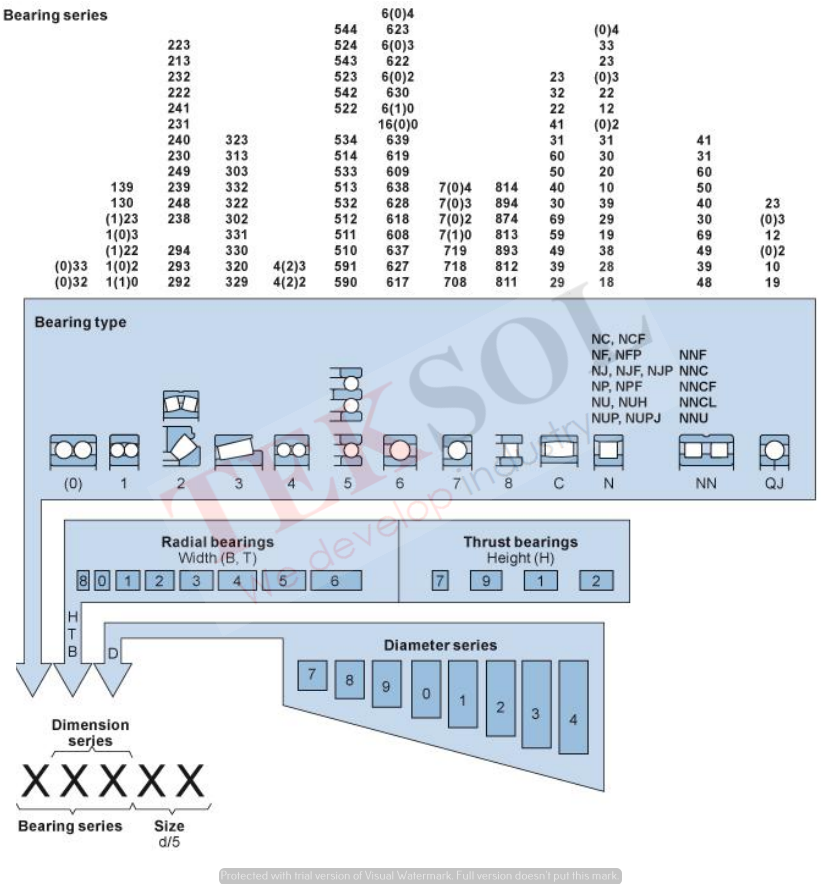

Theo tiêu chuẩn ISO - vòng bi hệ mét, kí hiệu vòng bi cơ bản thường có 3 đến 5 kí tự: XXXXX
Một số sản phẩm như vòng bi đũa, kí tự đó gồm cả số lẫn chữ. VD: Timken NU1034
Các kí tự này được quy định như sau:
X(1) : thể hiện loại vòng bi
X(2): thể hiện series bề dày hay độ rộng vòng bi. Với bi chặn, X(2) là độ cao.
X(3): thể hiện series đường kính
X(4)+X(5): thể hiện đường kính lỗ vòng bi (bore) (thường nhân 5 lần lên để có kích thước theo mm)
a1
Code           Kiểu vòng bi
0                 Vòng bi cầu tiếp xúc góc 2 dãy
1                 Vòng bi cầu tự lựa
2                 Vòng bi tang trống, vòng bi tang trống chặn
3                 Vòng bi côn
4                 Vòng bi cầu 2 dãy
5                 Vòng bi cầu chặn
6                 Vòng bi cầu 1 dãy
7                 Vòng bi cầu tiếp xúc góc 1 dãy
8                 Vòng bi đũa chặn
C                 Vòng bi CARB (tang trống tự lựa)
N                 Vòng bi đũa
QJ               Vòng bi cầu tiếp xúc 4 điểm
T                 Vòng bi côn theo tiêu chuẩn ISO355:2007

X(2) - series bề dày lớn dần lên theo dãy số: 8, 0, 1, 2, 3, 4, 5, 6; loại vòng bi chặn là 7, 9, 1, 2.
X(3) - series đường kính lớn dần lên theo dãy số: 7, 8, 9, 0, 1, 2, 3, 4

Một số ngoại lệ của quy tắc:
1) X(1) hay X(3) có thể bị bỏ bớt đi trong một số trường hợp). Xem bảng trên, trường hợp bỏ bớt này là các kí tự có đóng mở ngoặc.
2) Vòng bi có đường kính lỗ là 10, 12, 15, 17 mm có X(4)+X(5) tương ứng là:
00 = 10 mm
01 = 12 mm
02 = 15 mm
03 = 17 mm
3) Trường hợp bearing có đường kính lỗ <10mm, hay lớn hơn hoặc bằng 500mm, thì 2 kí tự cuối bỏ đi và ghi trực tiếp giá trị bằng mm thay thế.
VD: d = 8mm thì viết 618/8; d = 530 mm thì viết 511/530
4) Ngoài 5 kí tự trên, mỗi hãng có quy định riêng về các kí tự đi kèm theo ở đầu và cuối kí hiệu để thể hiện thêm nội dung thông tin khác: bôi trơn, vật liệu vòng cách, kiểu cấu tạo, ...

TEKSOL là nhà cung cấp vòng bi Hải Phòng hàng đầu: chính hãng và chất lượng cao.
Đến với www.vnteksol.com, bạn có thể tra cứu sản phẩm cũng như có được những thông tin sản phẩm hữu ích.
Mua vòng bi chính hãng tại Hải Phòng? Bạn có câu hỏi hay yêu cầu báo giá, xin vui lòng liên hệ:
Hot line: 0911 110 800; Email: sales@vnteksol.com
