Bi cầu (Ball bearing) là loại bi chịu lực hướng tâm rất tốt và sử dụng phổ biến trong các máy móc công nghiệp. Kí hiệu của nó có ý nghĩa như thế nào? Xin mời bạn xem tiếp theo.
Kí hiệu vòng bi cầu
TEKSOL cung cấp giải pháp kĩ thuật về các loại vòng bi chất lượng cao, chính hãng.
Đến với www.vnteksol.com, bạn có thể tra cứu sản phẩm cũng như có được những thông tin sản phẩm hữu ích.
Bạn có câu hỏi hay yêu cầu báo giá, xin vui lòng liên hệ:
Hot line: 0981 268 240; Email: vnteksol@gmail.com

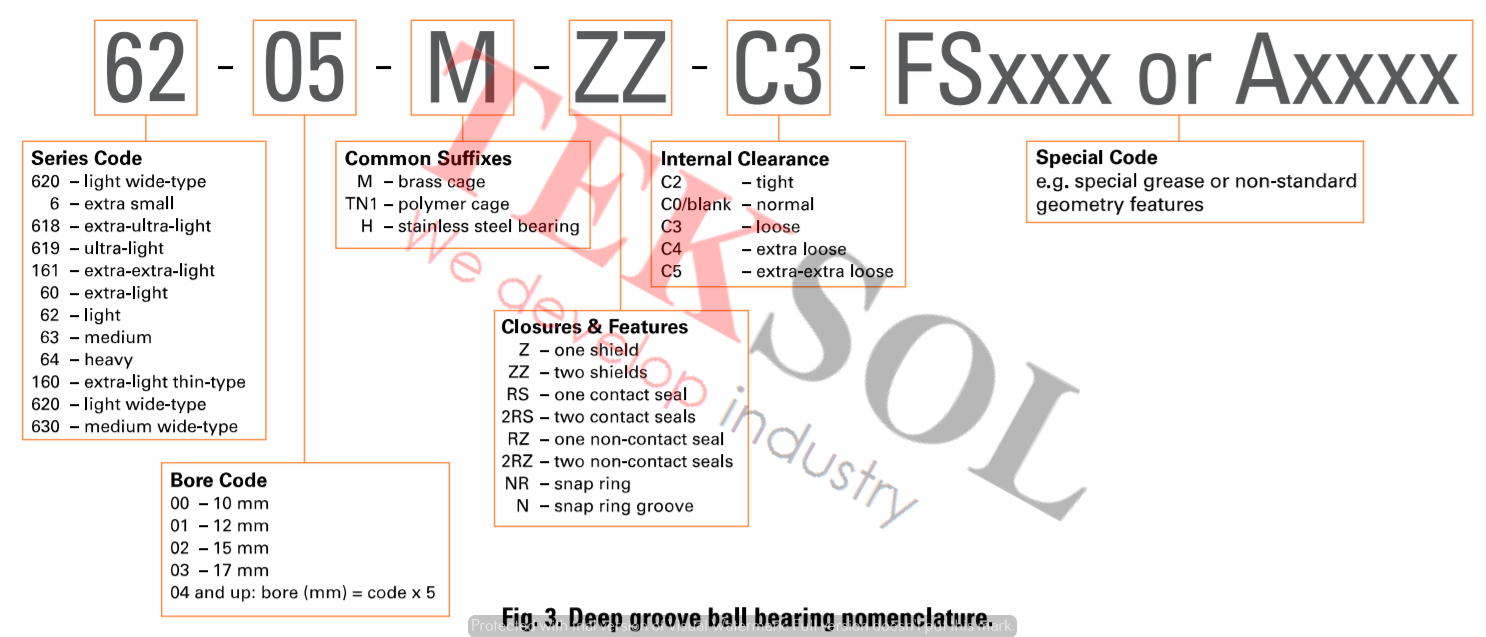

Quy định về kí hiệu vòng bi cầu của Timken và các hãng vòng bi khác như sau:
12

Giải thích
1) Đầu 6 thể hiện loại vòng bi cầu (Deep Groove Ball Bearing). Hai kí tự đầu thể hiện tải thiết kế. VD: 64 - tải nặng, 63 - tải trung bình, 62 - tải nhẹ, ...

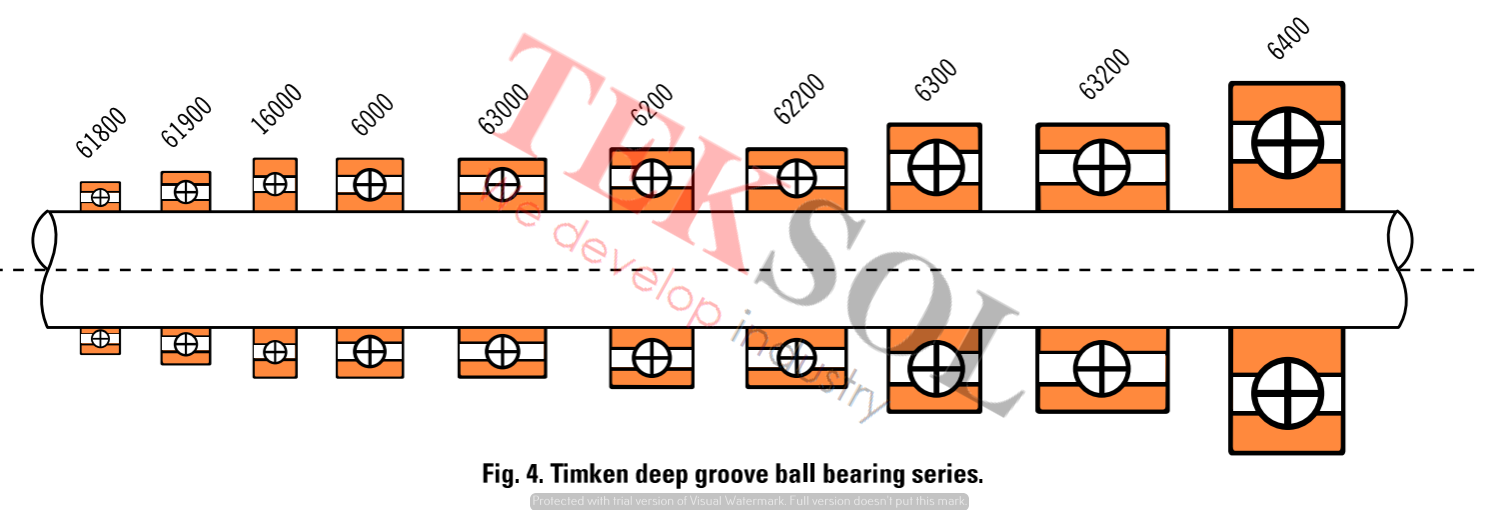

Hình vẽ sau minh họa, cùng đường kính lỗ, kích thước tăng dần theo kí hiệu series/tải thiết kế.

12 1

2) Hai kí tự sau thể hiện đường kính lỗ.
Chú ý: 00, 01, 02, 03 là trường hợp đặc biệt.
00 - 10 mm
01 - 12 mm
02 - 15 mm
03 - 17 mm
Từ 04 trở đi, nhân giá trị lên 5 lần để có giá trị đường kính lỗ.

3) Các đuôi lần lượt tiếp theo có thể xuất hiện bổ sung thông tin:
- M / TN1 / TH thể hiện vật liệu vòng cách bằng đồng/ nhựa polime / thép không gỉ
- Loại nắp chặn: ZZ - nắp sắt hai bên, Z - nắp sắt 1 bên, 2RS - nắp cao su 2 bên, RS - nắp cao su 1 bên ...
- Khe hở hướng tâm tiêu chuẩn: C2 - chặt, C0 - trung bình, C3 - lỏng, ...
- Kí hiệu thể hiện thông tin bổ sung: bôi trơn, đặc điểm hình học phi tiêu chuẩn...
