Kiến Thức Cơ Bản Về Lắp Nóng phần 2

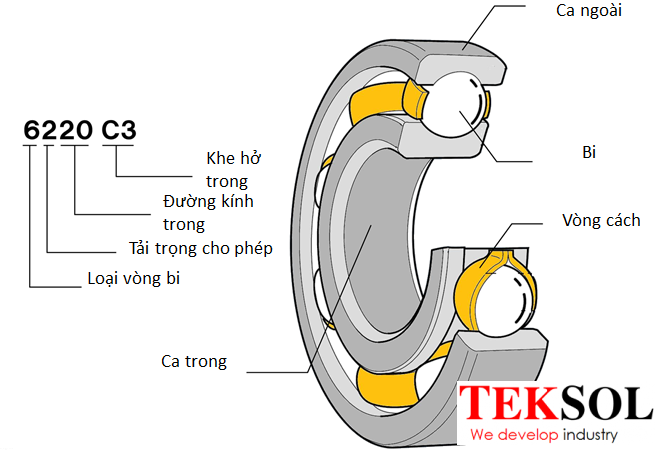

5. Vòng bi cầu
- Ổ bi cầu được sử dụng cho bài thực hành lắp nóng

lắp nóng vòng bi

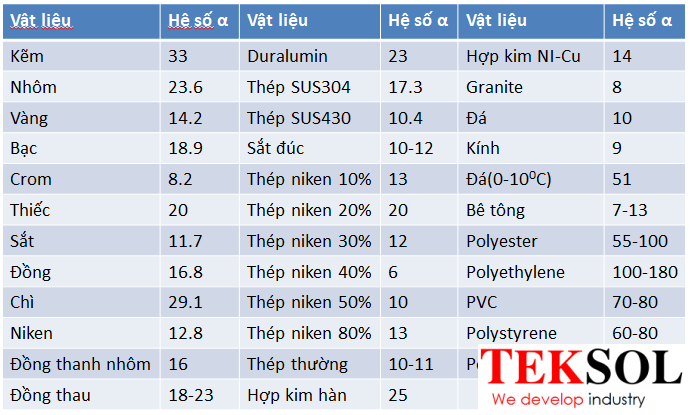

6. Hệ số giãn nở của các loại vật liệu
-  Hệ số giãn nở của các loại vật liệu    α * 10-6  / 10C

hệ số giãn nở

7. Nhiệt độ dầu

Đường kính vòng bi sau gia nhiệt = Hệ số giãn nở * đường kính vòng bi * khoảng tăng nhiệt độ
Đường kính vòng bi  : 100mm
Hệ số giãn nở  : 11.7.10-6
Nhiệt độ phòng  : 300C
Khoảng tăng nhiệt độ = Nhiệt độ dầu-nhiệt độ phòng
Đường kính vòng bi sau gia nhiêt = 11.7 * 10-6 * (80-30) = 100.58 mm

-  Tính nhiệt độ của dầu : Nếu đường kính trục là 100+0.05 , vậy nhiệt độ cần thiết để gia nhiệt cho vòng bi là bao nhiêu? Khi nhiệt độ phòng là 30 và khe hở giữa vòng bi và trục là 0.02mm.

nhiệt độ dầu

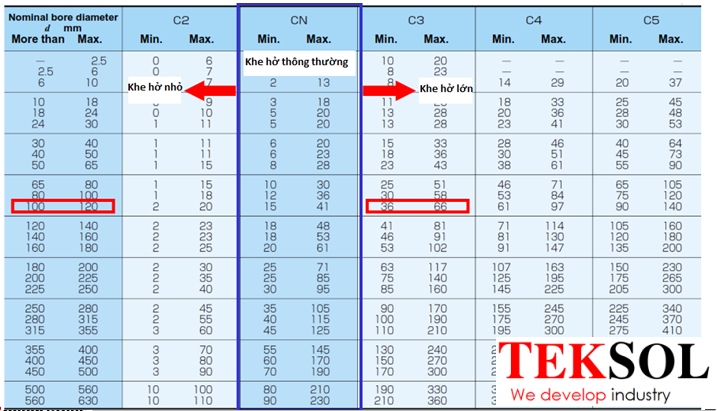

8. Khe hở lắp ráp

-  Khe hở hướng kính của vòng bi (đơn vị μm) : tùy thuộc vào nhiệt độ vòng bi trong điều kiện hoạt động bình thường, khi lắp đặt

-  Khe hở tùy thuộc vào loại vòng bi.Để  có giá trị chính xác nên tham khảo tiêu chuẩn JIS.
- Trong bài tập này ta sử dụng loại vòng bi 6220 C3

khe hở lắp ráp

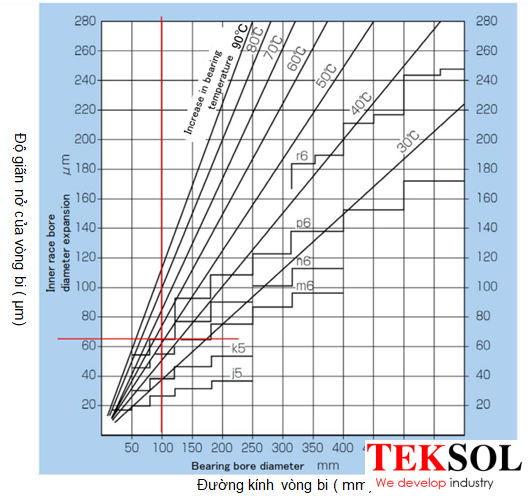

9. Yêu cầu về khoảng tăng nhiệt độ của vòng bi khi lắp nóng

giãn nở vòng bi

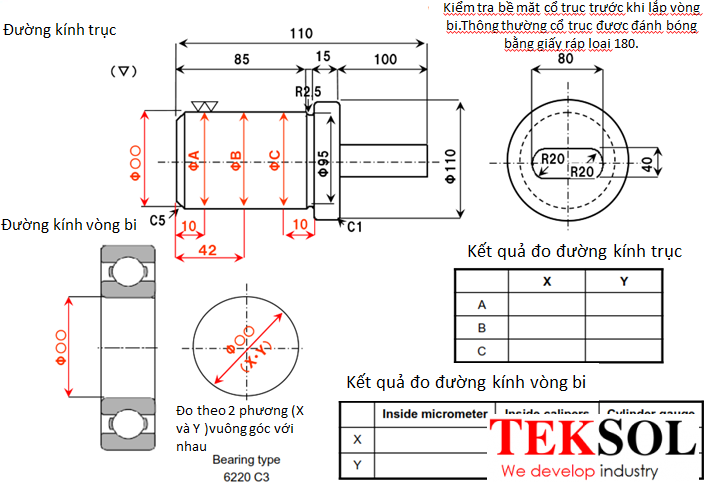

10. Đo đạc kích thước của trục và vòng bi

pp lắp nóng 2
