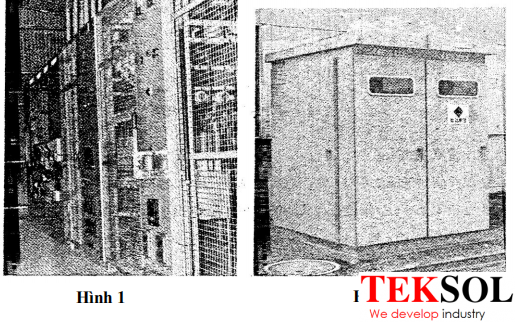

Nhìn chung, người ta gọi thiết bị tăng, giảm điện thế là thiết bị chuyển đổi điện. Tại các nhà máy sử dụng công suất điện lớn, người ta tiếp nhận điện từ Công ty điện lực bằng điện cao thế và cao thế đặc biệt, giảm điện thế thành điện hạ thế hoặc cao thế và cung cấp ra các thiết bị điện. Do vậy, ở các nhà máy như vậy thường sở hữu thiết bị chuyển đổi điện. Thiết bị chuyển đổi điện có trường hợp được lắp theo phương thức mở như hình 1 hoặc theo phương thức đóng (cubicle) như hình 2. Ngoài ra, do thiết bị chuyển đổi điện rất nguy hiểm nên ngoại trừ những người thao tác điện đã được quy định, người không có phận sự không được phép vào 1.Thiết bị chính
- Sơ đồ 1 là 1 ví dụ khái quát về sơ đồ hệ thống điện trong thiết bị chuyển đổi điện. Tại đây, ngoài các phần chính như máy biến áp, cầu dao, dao cách ly, thanh cái,người ta còn lắp thêm các loại tụ bù bảo vệ để thực hiện chức năng tiếp nhận và phân phối điện một cách an toàn.
2.Hệ thống điện

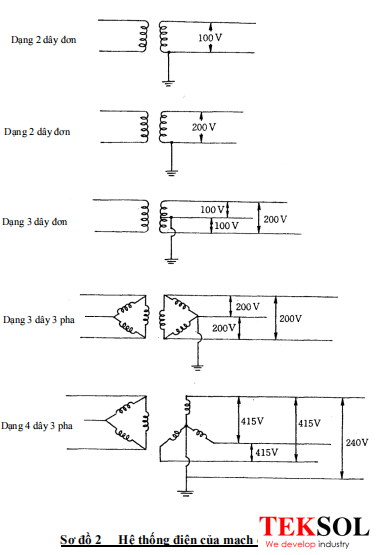

- Hệ thống điện trong mạch điện mà được thiết bị chuyển đổi điện chuyển đổi thành điện hạ thế có các dạng tiêu biểu được biểu thị trong sơ đồ 2 bao gồm dạng 2 dây đơn pha 100V, 200V, dạng 3 dây đơn pha 100/200 V, dạng 3 dây 3 pha 200V, dạng 4 dây 3 pha 415/240V…>> Xem thêm: Thiết bị phân phối điện
